ZI-300A/S离子污染物测试仪

  根据广泛的调研、了解和多家产品对比,美国AQUEOUS公司制造的ZI-300A/S离子污染物测试仪性价比较高且能满足抽样所面对的多品种、少批量、高精度的生产研发要求。

  为更好的认知该测试仪的性能和优势,特总结以下各项以供选型参考:



一、设备配置:

*离子污染物测试仪主机1

*不锈钢测试槽450mm×450mm×90mm

*高性能树脂过滤2

*测试仪备件包1套,含:校验液、比重度计、 吸球、滴管、防静电保护垫

*工具包1套,含:防静电手腕带、防静电螺丝刀、内六角扳手

*PC电脑控制系统1套,含:24”宽屏显示器、显示器支架、键盘支架、防水键盘鼠标、Windows 操作软件

*测试软件系统1

*测试结果分析系统(系统提供完整的测试曲线显示及曲线分析记录);

*测试结果自动换算系统(控制系统参照美军标和IPC标准自动计算出等价氯化钠污染浓度)

*SPC日志管理数据信息化软件系统1套(能保存、打印所有相关测试结果)

*专用测试液20桶(5加仑/桶)

*中英文操作手册1



二、技术性能指标:(包括主要参数、环境条件)

*控制方式:全自动PC控制

*测试方式:动态测试方式

*取样方式:积分取样

*工作温度:常温1526

*测试(液)过滤器:>4L以上高性能树脂过滤

*离子交换方式:水下絮流式

*操作系统:Windows

*军标等价系数:>3.0(军标等价系数越高测试精度越高)

*测试电阻率:150MΩ



三、设备功能:

*动态式测试系统,确保测试精度;絮流式喷射技术,提高测试灵敏度

*自动温度补偿,无需加热测试液;积分取样分析法,综合评价污染度

*全电脑控制,Windows测试软件;嵌入式测试槽,确保测试安全



四、设备测试过程:

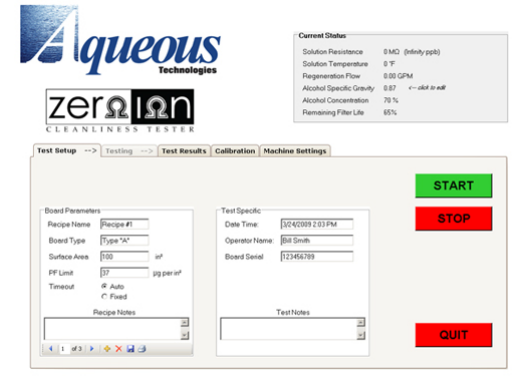

  为了达到更高的测试精度,测试过程由一台安装了Windows操作系统的PC进行控制。大屏幕24寸液晶显示屏可提供清晰可辨的实时测试信息。直观标注可以方便地区分存储信息和实时测试信息。

  内置SPC(日志管理系统)捕获并保存所有相关测试数据。SPC数据库索引功能是用户随时检索到所需要的数据和设置,其中包括:日期、文件名、线路板串号等。

  测试结果的清洁度数据会被存储起来,以备日后查询或者直接由打印机打印出来。

  基于PC的控制系统自动计算出等价氯化纳污染浓度(NaCl/square参照美军标和IPC标准),操作人员可选用自动或手动模式。



五、清洁度定义标准

MIL-SRD-2000AMIL-P-28809IPC-TM-650ANSI/J-STD-001B



六、关键技术:

*水下絮流喷射技术

  水下絮流喷射技术提供均匀彻底地搅动测试溶液,与其它在开放空气敞开式喷射方式相比,水下絮流喷射法可最大限度地减少测试液吸收空气中的二氧化碳,溶解在测试液中的二氧化碳会影响测试精度。被测试线路板淹没并浸泡在测试液中,通过水下絮流喷射方式,将线路板残留在离子污染物全部彻底地溶解萃取在测试液中,所有离子污染物均被高灵敏度传感器测试并计算。水下絮流喷射技术使离子污染物测试仪具有极高的精度和强大的测试能力。



*动态测量技术(与表态测量技术比较)

  动态测量技术先将测试槽中已污染了(已溶解离子)的测试液不断过滤,然后,过滤后清洁的(去离子的)测试液不断回流到测试槽内,因此,动态测量技术下的测试液具有极强的溶解能力和极高的灵敏度。与之相反,表态测量技术下的测试液由于离子浓度不断升高,测试液会因为出“饱和极限效应”,逐步丧失溶解能力,而影响测试精度。清洁度测试中经常会遇到含有免清洗助焊剂的线路板组件的测试,由于普通的采用表态测量技术的测试设备的灵敏度不高,无法检测出免清洗助焊剂中(微弱)的触媒离子,因此,测试结果会出现较大的误差。采用动态测量技术,测试灵敏度极高,可以检测出免清洗助焊剂中的触媒离子。

*常温测试技术

  与需要加热测试液的测试设备不同,测试仪采用常温测试及温度补偿技术,所有测试都可以在常温下进行,可以减少发热和加热控制部件,同时减少测试仪的启动等待时间和测试液蒸发损耗。
